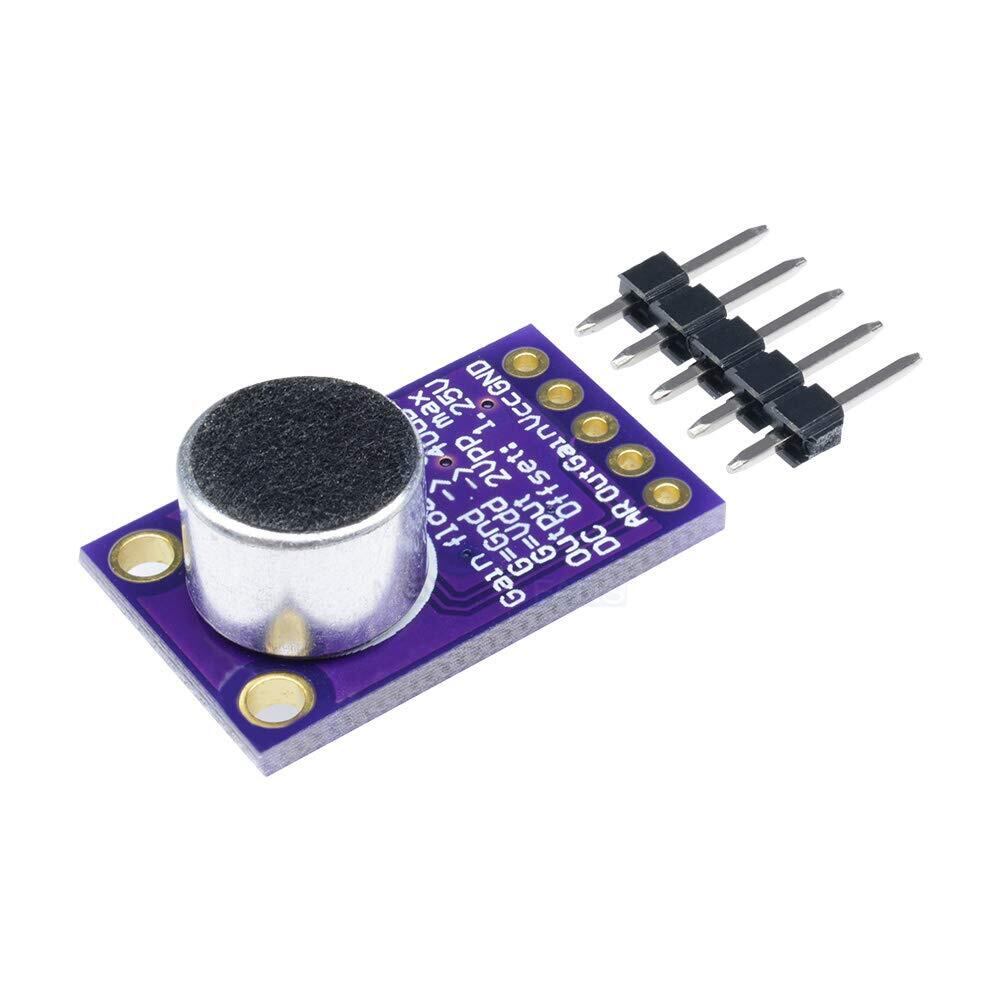

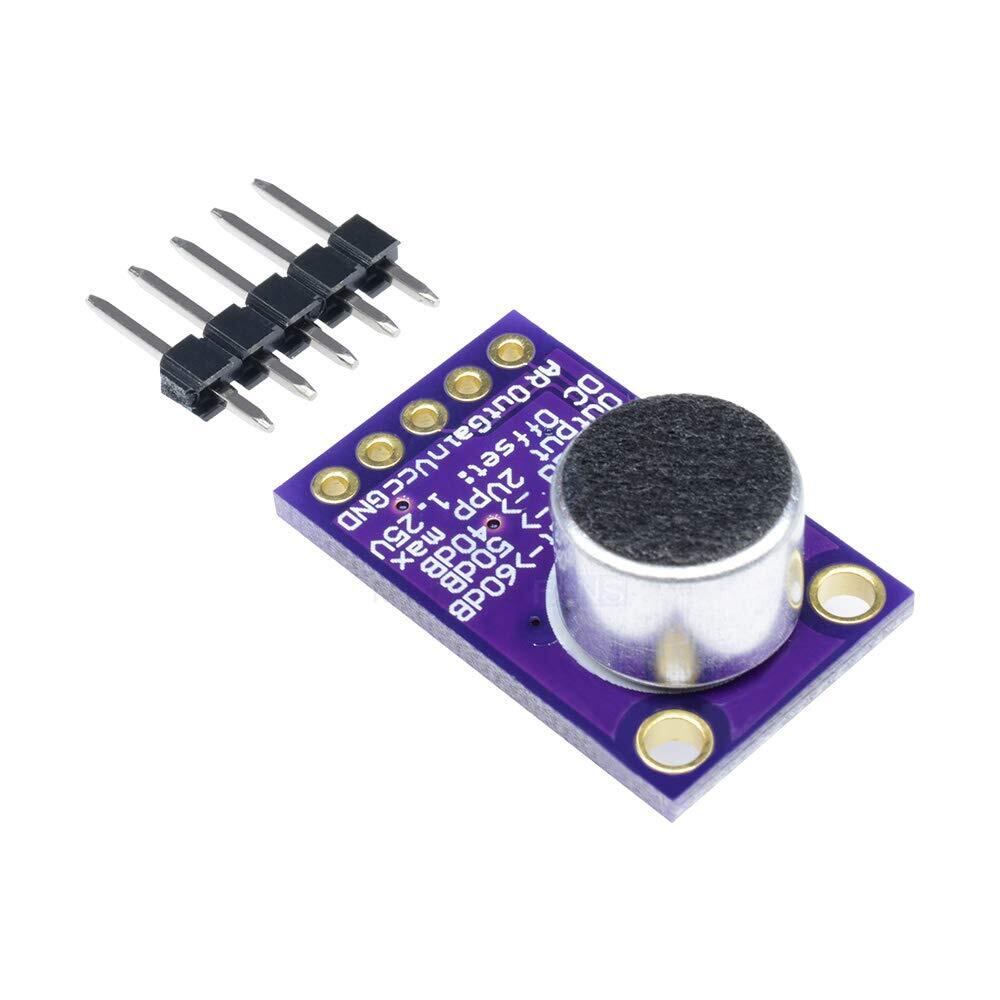

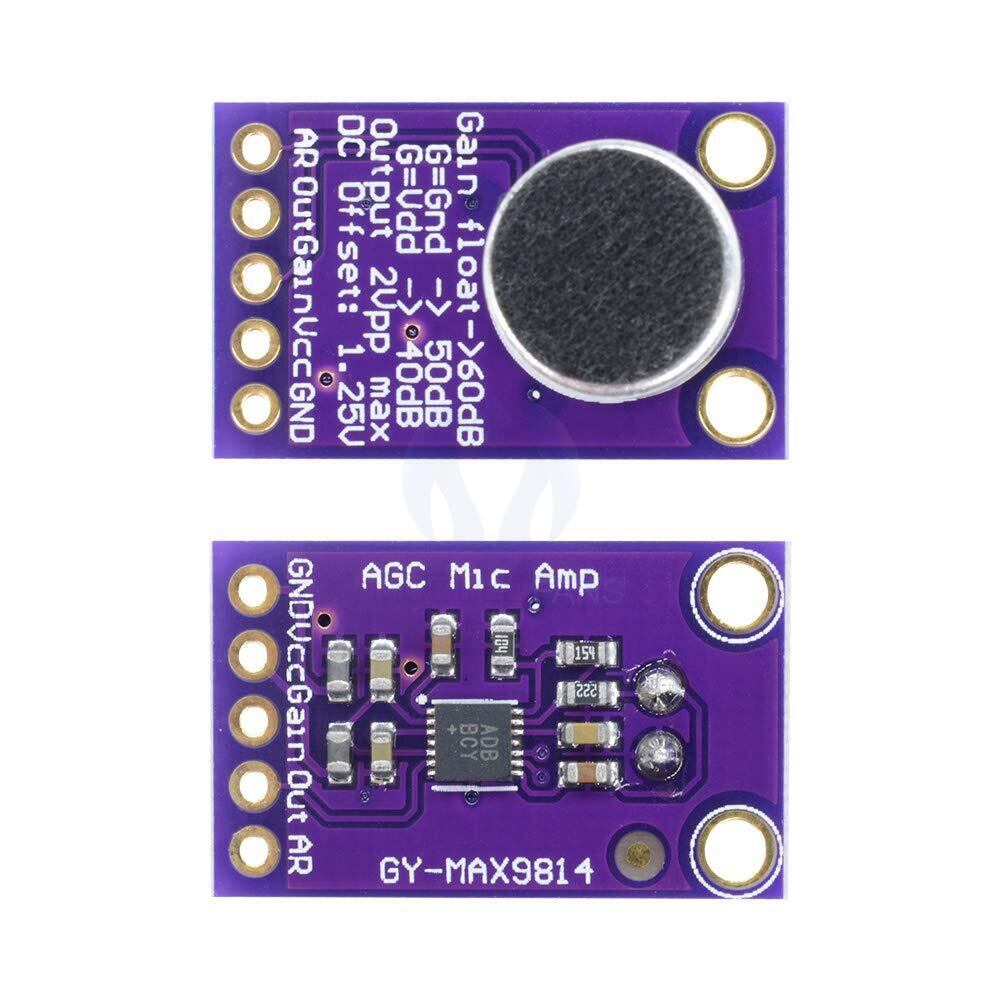

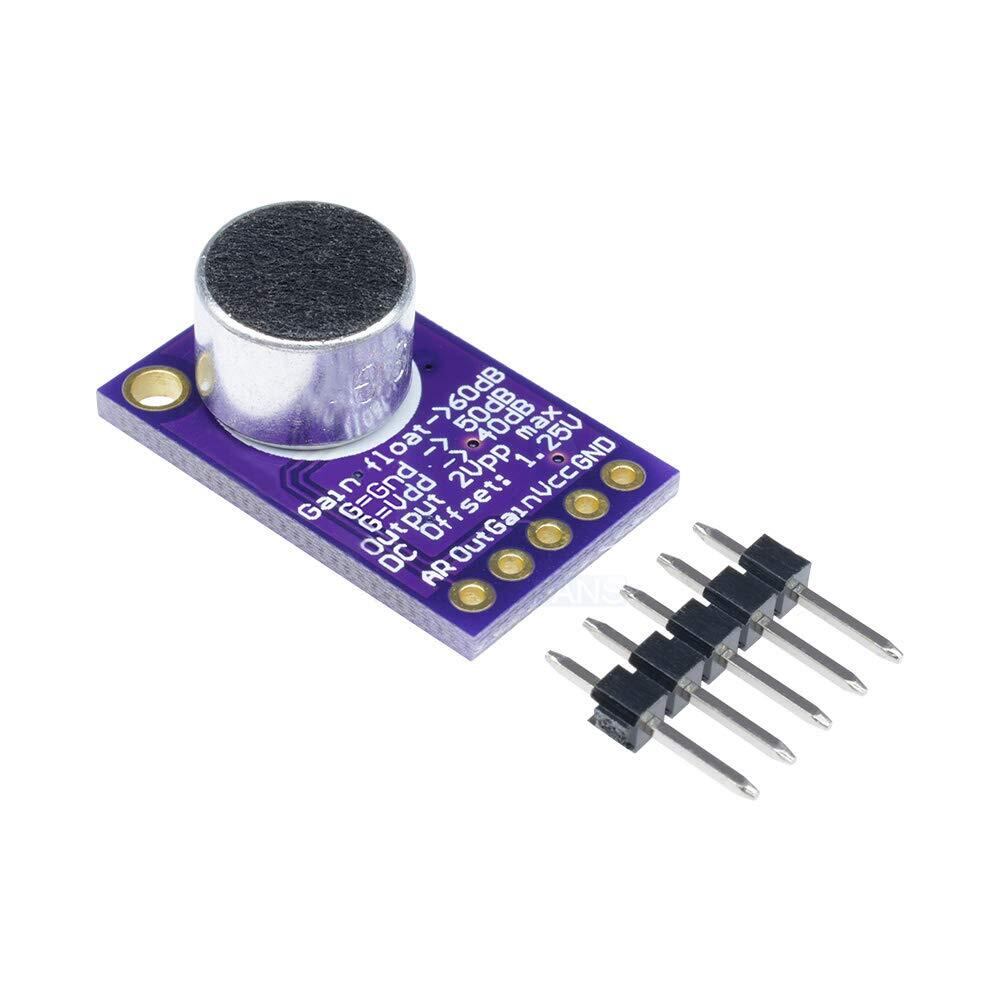

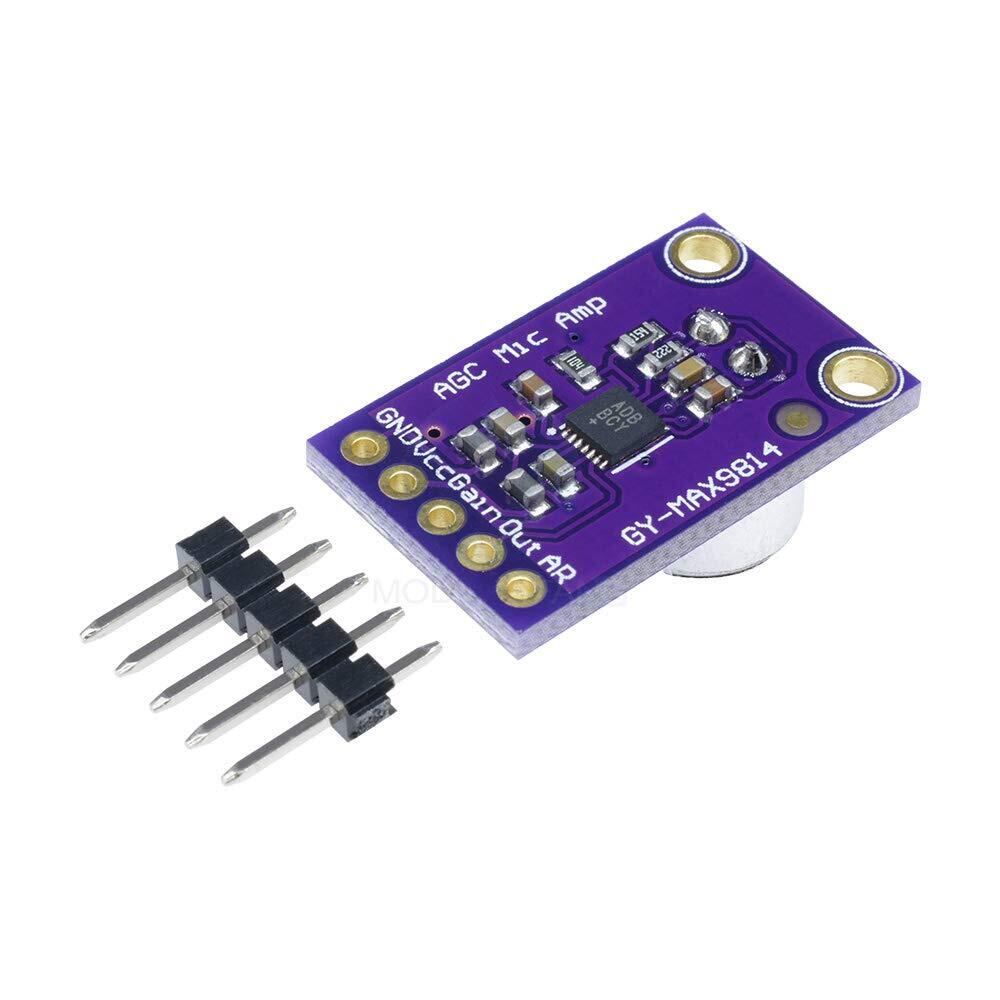

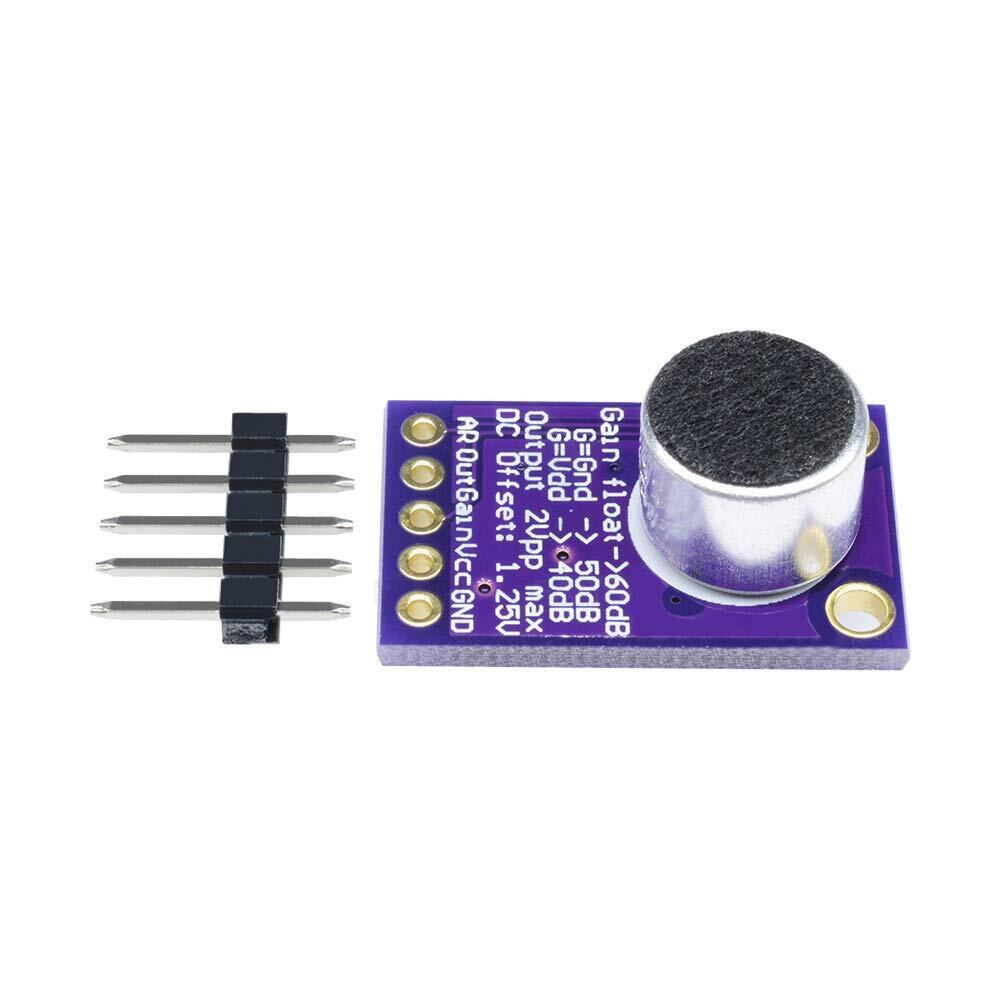

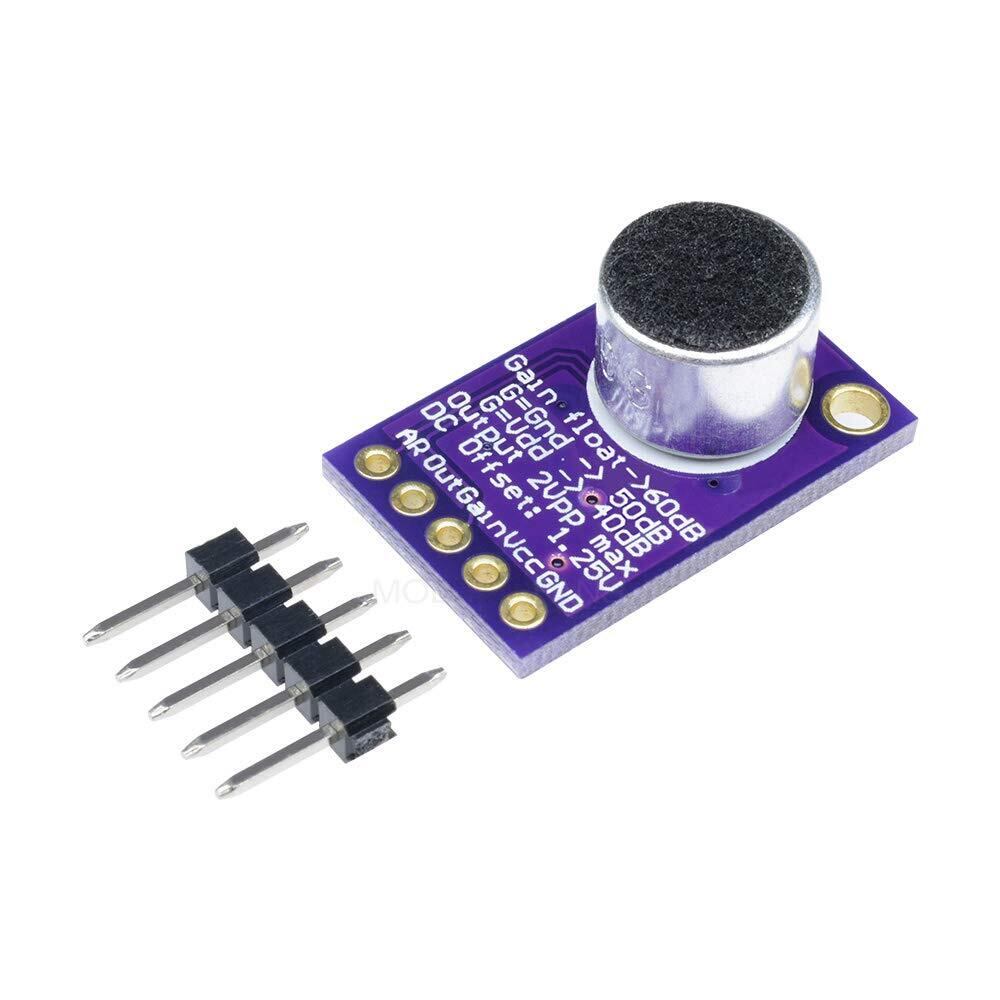

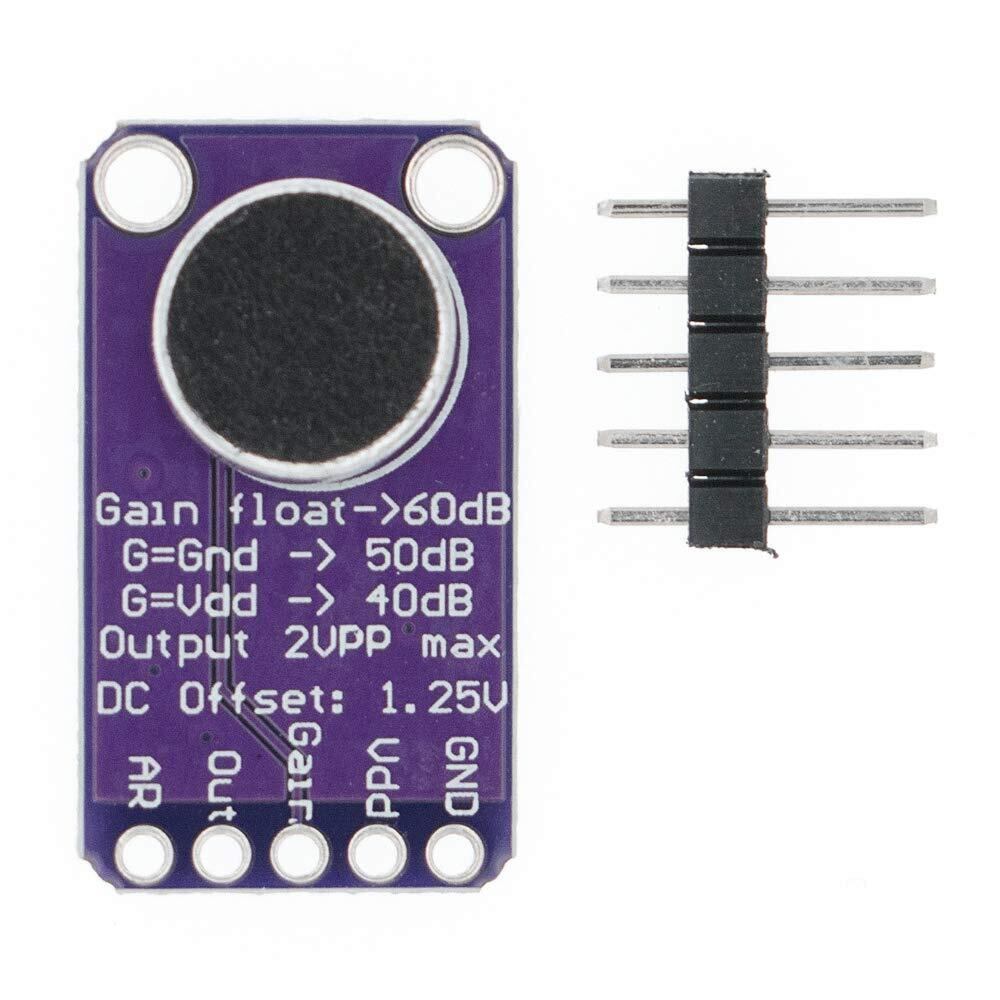

2個マイクアンプボードMAX9814 AGCマイクモジュールオートゲインコントロールfor Arduinoジャンプワイヤ付き
¥1,259
残り1点
International shipping available
MAX9814は、自動利得制御（AGC）および低ノイズのマイクバイアスを備えた高品質のマイクアンプです。このデバイスは、低ノイズのプリアンプ、可変ゲインアンプ（VGA）、出力アンプ、マイクバイアス電圧発生器、AGC制御回路を備えています。
低ノイズのプリアンプのゲインは12dBに固定されていますが、VGAゲインは出力電圧とAGCしきい値に応じて20dBから0dBに自動的に調整されます。出力アンプは、8dB、18dB、および28dBの選択可能なゲインを提供します。圧縮なしで、アンプのカスケード接続により、全体のゲインは40dB、50dB、または60dBになります。
3レベルのデジタル入力は、出力アンプのゲインをプログラムします。外部の抵抗分割器がAGCのしきい値を制御し、単一のコンデンサがアタック/リリース時間をプログラムします。
3レベルのデジタル入力により、攻撃からリリースまでの時間の比率がプログラムされます。 AGCのホールドタイムは30ミリ秒に固定されています。低ノイズのマイクロフォンバイアス電圧ジェネレータは、ほとんどのエレクトレットマイクロフォンにバイアスをかけることができます。
MAX9814は、省スペースの14ピンTDFNパッケージで提供されます。このデバイスは、-40°C〜+ 85°Cの拡張温度範囲で仕様が規定されています。 MAX9814：簡略ブロック図MAX9814：簡略ブロック図拡大+。

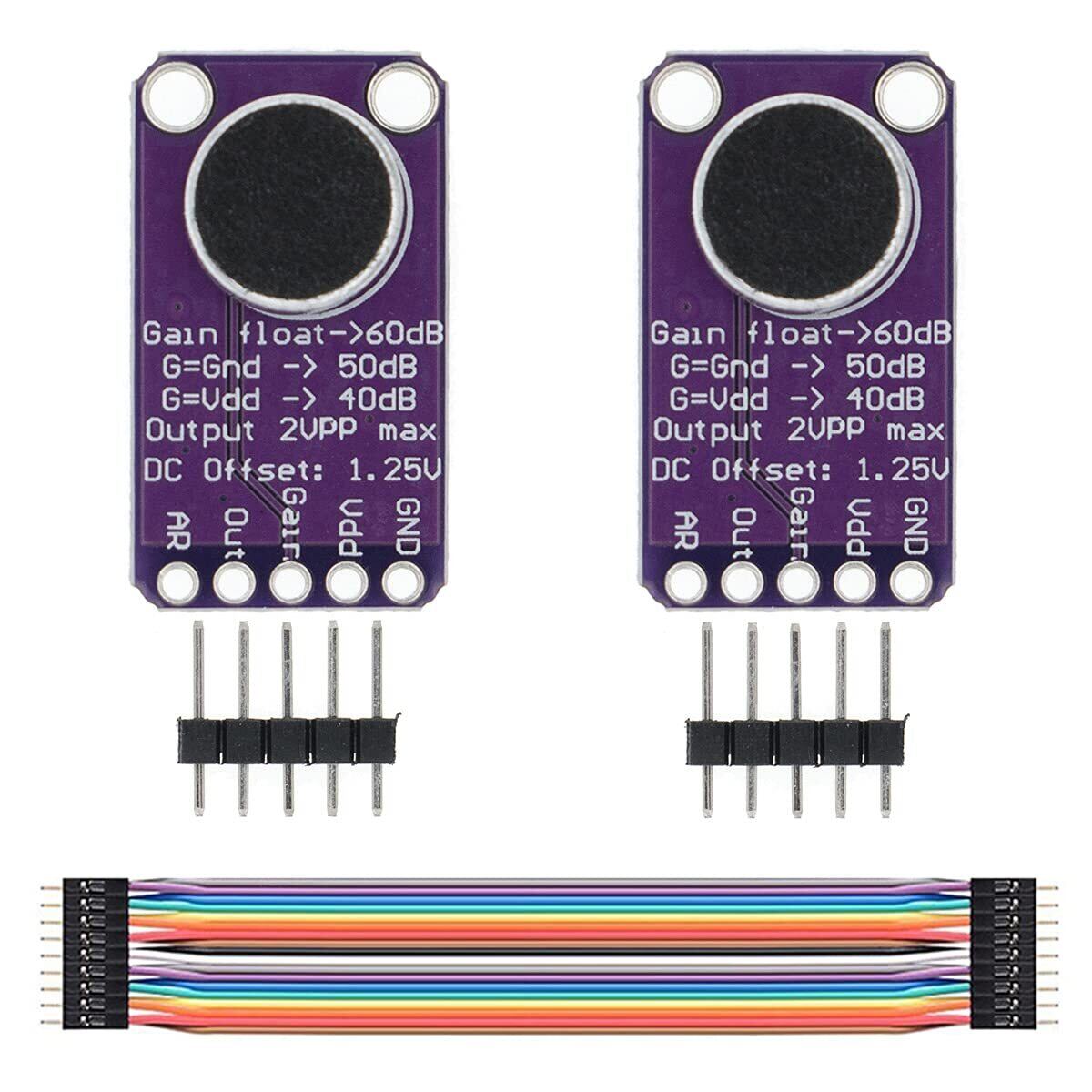

仕様： 1。供給電圧/電流：2.7v-5.5v / 3mA 2。出力：1.25Vバイアスで2Vpp 3。周波数応答：20Hz-20 KHz 4。プログラム可能な攻撃と解放の比率 5。自動ゲイン、最大40dB、50dB、または60dBから選択可能 6。 30nV / 7の低入力換算ノイズ密度。低THD：0.04％（標準） パッケージ付属： 2 x MAX9814マイクアンプモジュール 1 x 11.8 "オス-デュポンケーブル10ピン
